产品中心PRODUCT

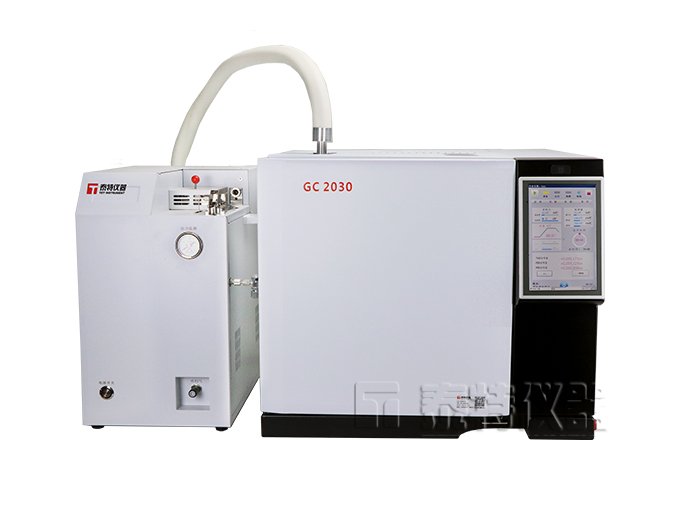

TVOC+苯专用气相色谱仪
仪器介绍
泰特仪器针对TVOC的检测推出了专用气相色谱仪，并特别针对对TVOC中的苯系物的检测做相应的配置。整个仪器配置TVOC检测专用色谱柱，全自动热解吸仪，FID检测器等专用配件，能够快死分析出样气中的TVOC组分和苯系物的组分，可用于室内空气五项检测中的TVOC+苯组分检测，适用于国标GB50325和GB/T18883。
TVOC是可挥发性有机化合物总称，是指在室温下饱和蒸气压大于70.91Pa，常压下沸点小于260℃的有机化合物，主要包括烷烃类、芳烃类、烯烃类、卤烃类、苯类、酯类、醛类、酮类和其他有机化合物。TVOC能够以蒸发的形式存在于空气中，并且具有一定的毒性、刺激性、致癌性和特殊的气味，会影响生物的皮肤和黏膜，对人体构成急性损害，是现代工业社会普遍存在的一类空气污染物。
在2016年，我们的VOC排放就已经居世界第一，年排放量达到2000万吨/年，严重的空气污染问题引起国家的高度重视，并颁布一些的排放标准，预计到2020年，全国VOC排放总量下降10%以上。
仪器特点
1、TVOC+苯专用气相色谱仪配置方案，搭配热解析仪和TVOC专用毛细管色谱柱，快速对TVOC组分进行分析。

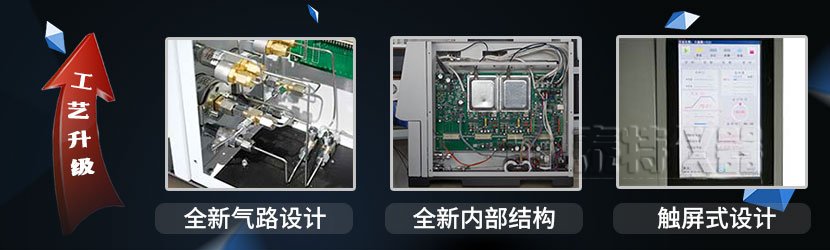

2、全新生产工艺，重新设计仪器内的气源通路和内部结构，零部件布局更加合理，降低元器件信号干扰，提高检测准确度，设备的稳定性和耐用度极佳。

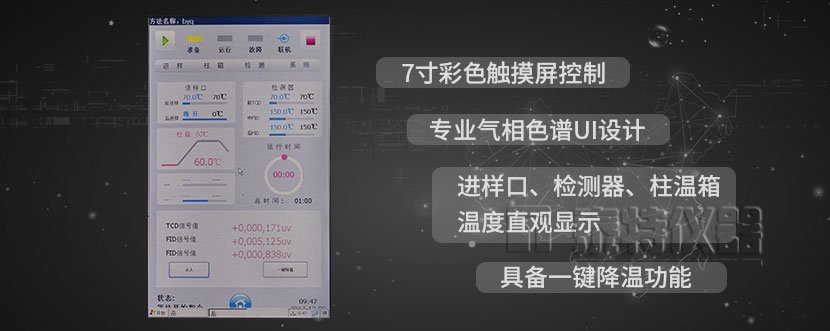

3、采用7寸彩色触摸屏控制，专业色谱仪UI操作界面设计，直观反映进样口、柱温箱、检测器的内部温度值和个检测器的数值，以及运行时间，具备一键降温功能，用户可以自行设定检测条件，使用及其方便。

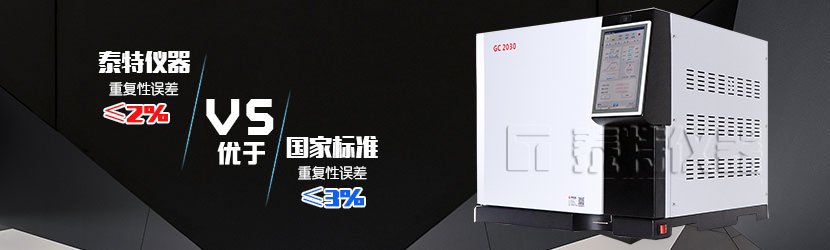

4、仪器具备优良的重复性，采用自动进样器进样的实验条件下，仪器测试的重复性误差可达2%，优于国标规定的3%。

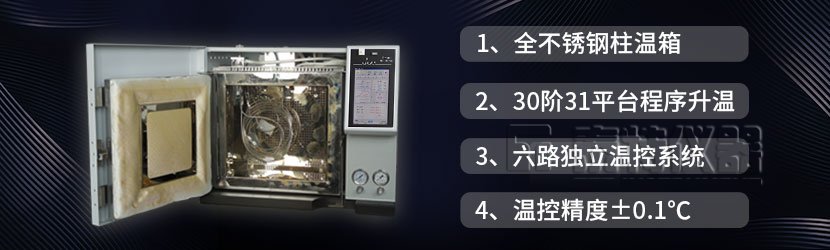

5、柱温箱采用六路独立温控系统，自动后开门系统，30阶31平台程序升温，升/降温速度快，温控精度达到0.1℃，使设备能胜任大范围的样品分析。
6、可以直接与计算机进行联机，通过PC端网络版色谱工作站软件对仪器进行操作(最大支持253台)，实现程序控制仪器进样口，柱温箱，检测器的升温和降温。在客户配置有自动进样阀(或者自动进样器)的条件下可以实现仪器无人值守，仪器自动升温点火，自动加载方法，自动计算测试结果等一些列的测试流程，满足在线测试的要求。

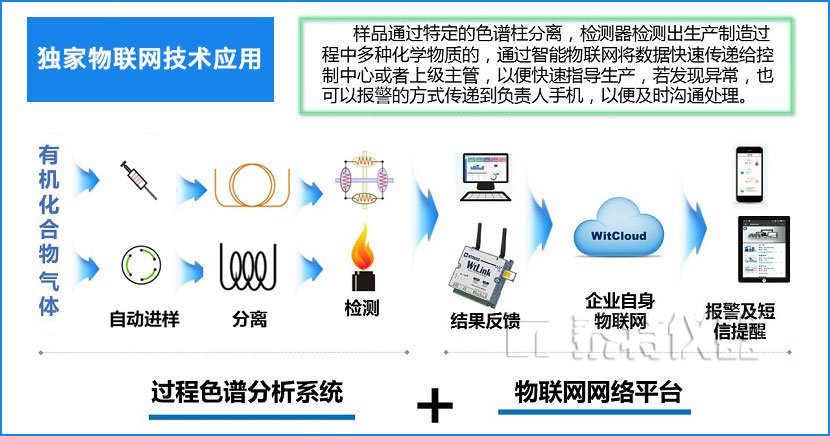

7、独家物联网色谱仪技术，内置IP协议栈，可通过企业局域网或互联网将测试数据上传至传至现场实验室、部门主管及上级领导的计算机中，方便各个部门实时监控仪器的运行及检测结果。可以通过互联网直接与厂家进行对接，实现气相色谱仪的远程诊断，远程程序更新等。
技术参数
基 本 参 数 | 仪器型号 | GC2030Smart |
主要用途 | 用于有机化合物（无机气体）的定性定量分析 | |
工作环境要求 | 温度要求：15℃—35℃ | |
湿度要求：25%—80% | ||
电源要求：AC220V±10%，50Hz | ||
功率要求 | 2200w | |
外形尺寸 | 520×530×480mm | |
重量 | 约50kg |
主 机 | 温控区 | 12路独立控温 |
电路设计 | 采用ARM嵌入式设计，内部CAN的方式，温控采用高频1700次/秒的反馈机制，控制精度更高 | |
显示器 | 7寸彩色触摸屏显示，中英文切换，智能化人机对话 | |
进样口 | 可配3个进样器（填充进样口、分流/不分流毛细进样口） | |
检测器 | 可zui多选配4个检测器（FID、TCD、FPD、ECD、NPD、PID）等 | |
辅助进样装置 | 可选配进样阀、顶空进样器、热解析进样器、自动进样器等 | |
色谱软件 | Tetchrom®全反控网络色谱工作站，可自动获取到色谱仪IP，MAC地址，并能够实现网络自诊断，仪器联网即可实现软件远程更新，固件“一键更新”等功能 | |
连接方式 | 网络端口连接，亦可同时选择485等模拟输出口，可通过MUDBAS（TCP/IP）协议实现在线仪表的DCS快速通讯及连接 | |
智能化 | 具有开机自动调取方法文件，自检，当色谱仪达到开机条件后，自动完成升温、点火、准备、自动阀切换、做样、后处理并上传数据结果到指定DCS，可轻松实现在线监测的项目要求 | |
方法储存及方法序列 | 仪器内部具有大容量储存卡8G，可大量储存色谱方法；方法序列可随意编辑，以便测定不同项目或者实现测试完毕后自动关机等动作，较少人工的无效等待 | |
断电保护 | 仪器采用断电保护功能，断电瞬间自动保存设置数据，来电即可实现自动升温点火等常规仪器准备工作 | |
自动化 | 配套8路外部事件，各路事件独立完成所需要参数的设置及执行 | |
快速功能 | 仪器具有一键准备，一键降温，一键运行及一键点火等快速测试功能，大大节约客户无效等待时间 | |
拓展 | zui多4路输入输出设计，可轻松实现通过外部设备启动色谱仪或者色谱仪启动外部事件，输出模式：IO无源触点或者24V输出 |
柱 箱 | 升降温 | 具备快速加热和冷却功能 |
柱箱温度 | 室温以上5℃ ～ 450℃（使用液态CO2时可达-50℃，液氮可达-99℃） | |
程序升温 | 任意阶平台 | |
zui大升温速率 | 250℃ / min | |
温度设定精度 | 0.1℃ | |
控温精度 | 0.01℃ | |
温度稳定性 | 周围温度每变化1℃，柱温箱温度变化小于0.01℃ | |
冷却速度 | 从 350 降到 50℃ ≤8min（室温25℃） | |
超温保护 | 柱温箱内温度过高时，开启自动保护功能 | |
zui大运行时间 | 9999.99分钟 |
进 样 系 统 | 基本参数 | 进样口数量：zui多可同时安装三个独立控温的进样单元（进样口/进样阀） 进样口温度范围：zui高温度420℃，升温设定1℃步阶 进样单元种类：单/双填充柱进样口、分流/不分流进样口、宽口径进样口 |
单/双填充柱 进样口 | 用途：用于3mm/4mm外径的不锈钢/四氟/玻璃色谱柱的进样，也可以用于大口径毛细柱的进样，多用于常量组分测定 程序段数：7段 压力设定范围：0~150psi 流量设定范围：0~200ml/min（以N2为载气时），0~1250ml/min（以H2，He为载气时） 程序比率设定范围：-400~400 mL/min 校正功能：保持柱温箱升温中的柱流量 | |
分流/不分流 毛细柱进样口 | 用途：用于毛细管色谱柱的进样，多用于微量杂质测定 特点：配备全自动电子流量控制系统AFC，具备室温补偿和自动环境补偿功能支持恒流，恒压，程序增加流速，程序升压及压力脉冲等操作模式以及独特的恒线速度控制功能 标准配备载气节省模式，有效节约载气消耗量 压力设定范围：0~1035 kPa（相当于0-150 psi） 升压速率设定范围：-400~400 KPa/min 压力程序：7阶 分流比设定范围：0~9999.9 流量设定范围：0~1250mL/min 校正功能：可保持柱温箱升温中的柱平均线速度（只限毛细管柱时） | |
直接进样 压力方式 | 压力设定范围：0~1035kPa（相当于0-150 psi） 压力程序的阶数：7阶 程序比率设定范围：-400~400 KPa/min | |
直接进样 流量方式 | 流量设定范围：0~1250 mL/min 程序段数：7段 程序比率设定范围：-400~400 mL/min 校正功能：可保持柱温箱升温中的柱平均线速度（只限毛细管柱时） | |
进样阀 | 高温伴热阀箱：zui多可控制4路多通阀，zui高可达225度 |
检 测 器 单 元 | 基本参数 | 可同时安装四个独立控温的检测器，检测器的气体由手动压力控制系统控制，检测器的数据采集速率是zui高可达250Hz（4ms） |
氢火焰离子化 检测器 （FID） | zui高使用温度：420℃ 方式：双流路方式 自动点火功能：采用军工级点火器，点火丝采用非裸露设计，使用寿命是常规点火丝100倍，10年质保 检测限：3.0 × 10-12g/s（正十六烷） 基线噪音：≤2 ×10-14A 基线漂移：≤1 × 10-13A/30 min(仪器稳定2小时后) 动态范围：107 | |
热导检测器 （TCD） | zui高使用温度：300℃ 方式：双臂微孔热丝设计 灵敏度：S值≥12000mv.ml/mg(苯) 基线噪音：≤10uv 基线漂移：≤50uv/30min 动态范围：105 | |
电子捕获 检测器 （ECD） | zui高使用温度：400°C 方式：使用Ni63源恒电流方式 zui小检测限：≤1.0 × 10-13g/s（r-666） 基线噪音：≤40uv 基线漂移≤100uv/30min 动态范围：104 | |
火焰光度 检测器 （FPD） | zui高使用温度：350°C zui小检测限：≤1.4×10-12g/s(P) ，≤5×10-11g/s(S)； 基线噪音：≤20uv 基线漂移≤50uv/30min 线性动态范围：≥103S，≥104P； |
色 谱 控 制 软 件 | Tetchrom色谱 工作站 | 适用于win7、win10等操作系统，由符合A/A（美国分析学会）标准的CDF文件读入采样数据 |
数据采集 | 自主开发的反控型网络色谱工作站，实现三通道数据同时采集及控制（提供软件著作证书） | |
权限管理 | 可实现运维人员，仪器使用员和设备管理员三级权限管理 | |
数据传输 | 采用网口通信的方式，数据吞吐量更快速，双向握手频率更高，具有完全自主知识产权的色谱系统具有MODBUS/TCP的标准接口，可以和DCS方便对接 | |
灵敏度 | 1uV*s，动态范围：220 | |
网络通信 | 支持无线网络通信连接 | |
无人值守功能 | 支持开机自启动，自动升温，自动点火，自动开桥流，自动采集样品，自动处理数据，自动出数据趋势图等自动化在线监测所需要的各种功能 | |
自动标定 | 对于定制化项目，可实现自动走零，走标，校零，校标等功能，也可定时校准 | |
系统安全 | 全面支持FDA-21CFR Part11认证（电子署名、履历、用户密码）、系统适用性测试（SST）和系统认证工具（IQ/OQ） | |
批量化处理功能 | 批处理功能使得仪器的控制、自动进样器序列采集、自动积分校正及输出报告均可一气呵成，将日常繁琐的分析简单化 | |
数据比对 | 强大的后处理功能，谱图比较、重校正、数据的输入输出等功能一应俱全，“特别关注Online”可以在线得到分析结果，而无需等到采集结束 |

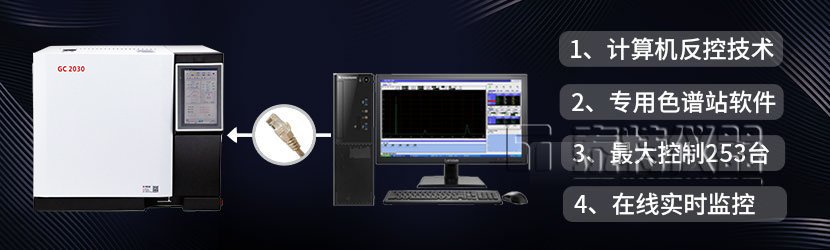

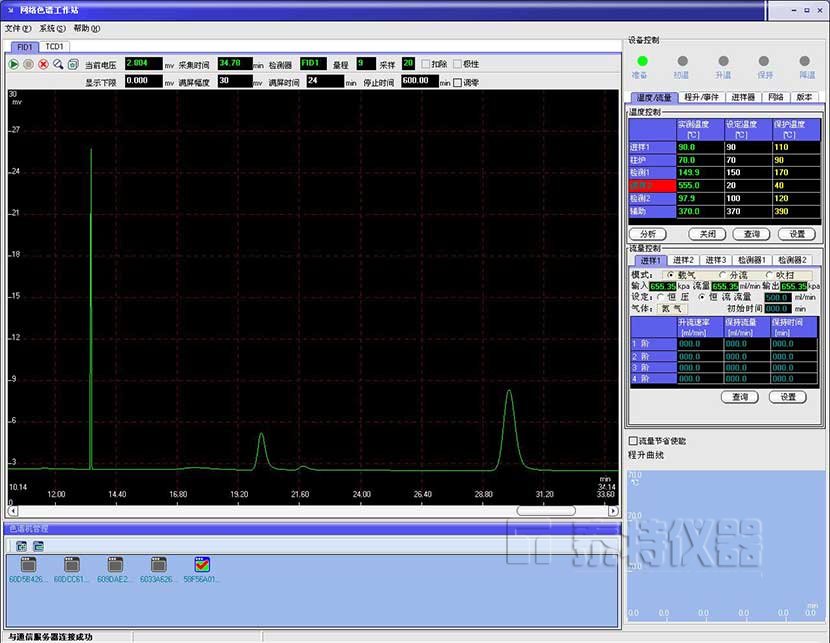

色谱工作站软件
全新推出的Tetchrom色谱工作站软件对仪器进行操作(可支持253台)，实现程序控制仪器进样口，柱温箱，检测器的升温和降温。在客户配置有自动进样阀(或者自动进样器)的条件下可以实现仪器无人值守，仪器自动升温点火，自动加载方法，自动计算测试结果等一些列的测试流程。

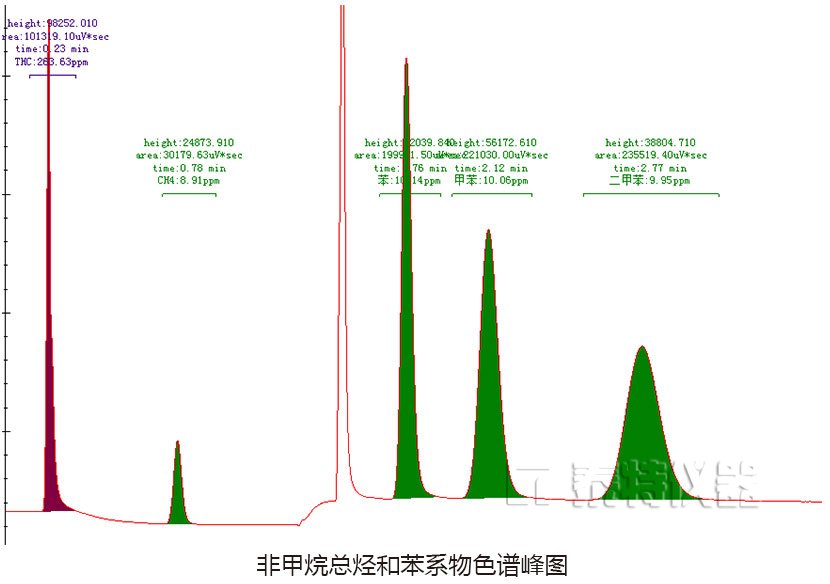

色谱峰图

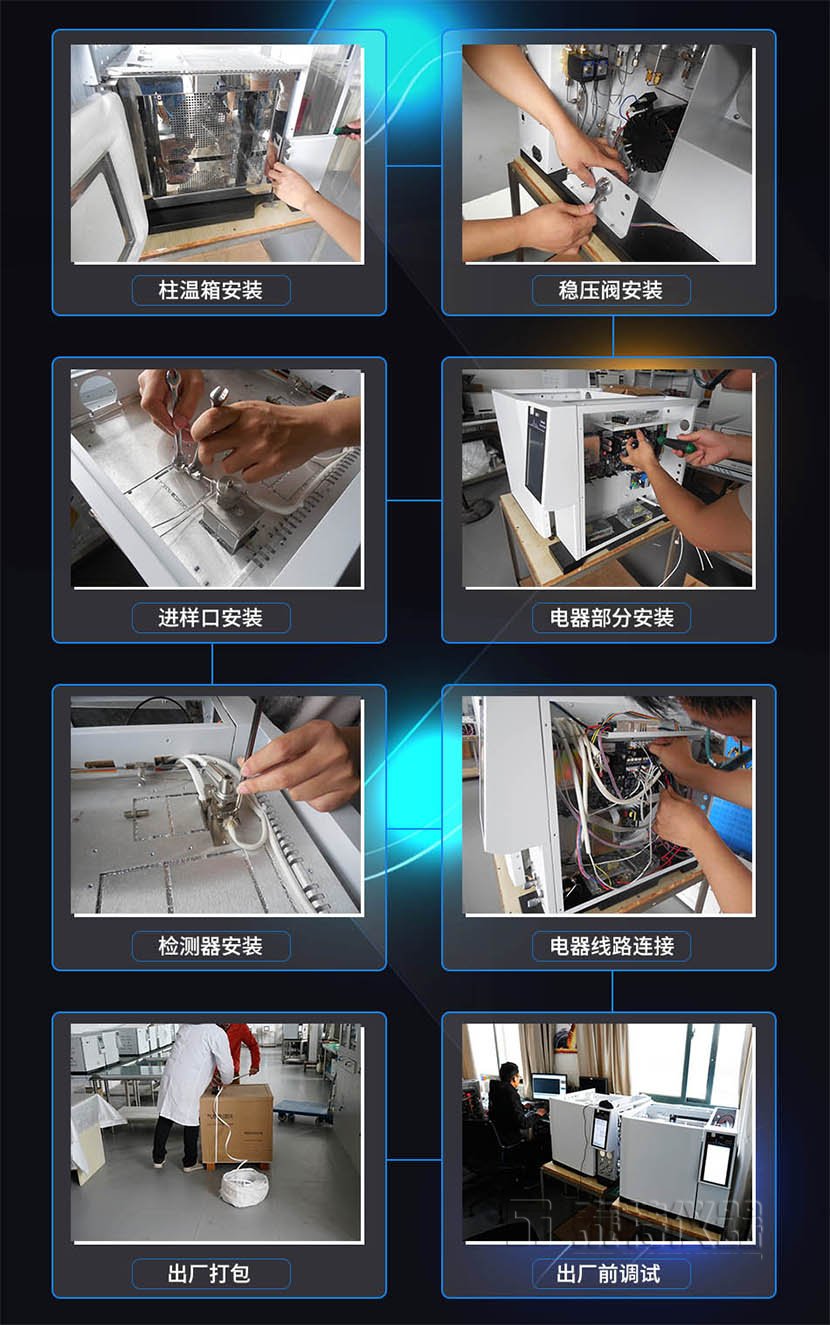

工艺流程
泰特仪器立足气相色谱仪行业已经有10年的历史，经过多次工艺改进，已经建立了一套完整、规范的生产工艺流程，从配件选购到配件组装，从线路板安装到气源通路安装，一直到最后的仪器调试，都有严格的生产规范，保证产品质量的稳定，仪器出厂前测试不达标，绝不允许出厂。
主要部件
服务承诺
武汉泰特沃斯科技有限公司是一家注重承诺，对用户高度负责的色谱仪生产厂家，凡是购买本公司色谱仪产品的用户，我们均做出以下承诺：
1、我公司提供一年产品保修期，保修期内免费上门维修（人为因素或不可抗拒的自然现象所引起的故障或破坏除外）。
2、在接到报修通知后，8小时响应问题，3个工作日内赶到现场并解决问题。
3、用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。
4、用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。
5、在保修期内，以下情况将实行有偿维修服务：
（1）由于人为或不可抗拒的自然现象而发生的损坏
（2）由于操作不当而造成的故障或损坏
（3）由于对产品的改造、分解、组装而发生的故障或损坏。
