GC 2030/2020N系列气相色谱仪介绍

TetWorth泰特沃斯，总部位于中国武汉，是国内领先的分析仪器系统供应商。拥有一流的研发、营销、应用服务和供应链团队，致力于仪器仪表行业最前沿色谱分析检测技术研究与应用开发，提供满足全国市场需求的高端分析测量仪器、完善的行业应用解决方案和售后服务。

TetWorth泰特沃斯是色谱仪器的领导供应商，其产品及技术方案正在化学、环保、食品、医药和生命科学领域中广泛使用。

对产品的苛刻要求是泰特科技不断前进的根本保障。通过严格的测试要求，泰特科技拥有业界最稳定的色谱系统（仪器长时间稳定性可达365天24小时运转），最精确的控温系统（温控精度可达0.02度）

定向开发是泰特人的创新所在，永远站在客户角度设计产品。客户的反馈是泰特成长的营养剂，客户的诉求是泰特必须满足的前提。

泰特人会让客户深刻体会到泰特技术无穷的力量。

1、泰特色谱的核心技术 → 第五代程序设计

通过近十年对国外高端气相色谱仪的学习研发，我司于2015年底完成第五代电路设计，最新的电路采用欧洲CE设计标准，全方位解决国产色谱仪的通病：

2 、泰特色谱的基本技术 → 数字信号实现简易操控

采用了技术先进的10/100M自适应以太网通信接口、并内置IP协议栈、使仪器可以轻松的通过企业内部局域网、互联网实现远距离的数据传输；方便了实验室的架设、简化了实验室的配置、方便了分析数据的管理；

仪器内部设计3个独立的连接进程，可以连接到本地处理（实验室现场）、单位主管（如质检科长、生产厂长等）、以及上级主管（如环保局、技术监督局等），可以方便地使单位主管和上级主管实时监控仪器的运行以及分析数据结果；

仪器配备的网络版工作站可以同时支持多台色谱仪工作（253台），实现数据处理以及反控，简化了文档管理，并最大程度的降低了用户的实验室投资以及运行费用；

仪器可以通过互联网连接到生产厂家，实现远程诊断、远程程序更新等（需用户许可）；

仪器可配备的真空荧光屏或彩色触摸屏，满足不同的用户需求；

系统具有中、英文2套操作系统，可自由切换；

控温区域、电子流量控制器（EFC）、电子压力控制器（EPC）可由用户自由命名，方便用户的使用（选配）；

仪器采用了多处理器并行工作方式，使仪器更加稳定可靠；可满足复杂样品分析，可选配多种高性能检测器选择，如FID、TCD、ECD、FPD和NPD，最多可同时安装四个检测器。也可采用检测器追加方式，在仪器购入后很方便的选购安装其它检测器；

仪器采用模块化的结构设计，设计明了、更换升级方便，保护了投资的有效性；

全新的微机温度控制系统，控温精度高，可靠性和抗干扰性能优越；具有六路完全独立的温度控制系统，可实现十六阶程序升温，使该设备能胜任更大范围的样品分析；具有柱箱自动后开门系统，使低温控制精度得到提高，升/降温速度更快；

3 、泰特仪器的人性化设计 → 便捷更换

配件更换：进样垫、衬管、极化极、收集极、喷嘴均可单手即可更换

主体更换：填充柱、毛细管进样器、TCD、FID检测器只需要一个扳手即可完全拆卸，维护非常便捷

喷嘴：独特耐高温石英设计，不易破碎且惰性更好，旋转密封，密封更彻底

定位：独特毛细管定位系统，有效保证柱子安装重复性及燃烧速率恒定型

电路：采用插拔式设计，只需要拆卸四个螺丝即可完成更换

4、泰特仪器的专项技术 → 定制色谱实现专机专用

泰特是一个基于分析化学的技术性搞科技企业，公司研发团队主要由分析化学、药物分析等专业研究人员组成的方法开发团队，对仪器硬件设计的机械设计团队，加上来自德国的电路研发团队三个团队组成，有很强的方法开发及运用实力，可以针对客户的要求定向开发专用色谱仪：如：国内第一台液化气中杂质分析色谱仪、国内第一台泥浆中废气监测转化在线色谱仪、国内首批污染源在线非甲烷总烃监测仪、国内第一台便携式苯系物分析仪等等；其它设计：国内第一台-20度超低温制冷柱温箱、国内第一台三维毛细柱镀金仪、国内第一台气液相组分取样系统等等。

测量点气相色谱仪硬件配置

1、 基本要求

绝缘油的含气量是油质监督的一项比较重要的指标，用气相色谱法测定绝缘油中溶解气体的组分含量，是判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

方法引用标准

◆DL/T 703-1999《绝缘油中含气量的气相色谱测定法》

◆GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》

◆电力行业标准DL/T 722-2000《变压器油中溶解气体分析和判断导则》

◆GB/T7252-2001《变压器油中溶解气体分析和判断导则》

2、变压器油专用色谱仪基本配置

依据1“基本要求”部分，对于这个测试要求，其测量组分可以采用如下色谱配置：

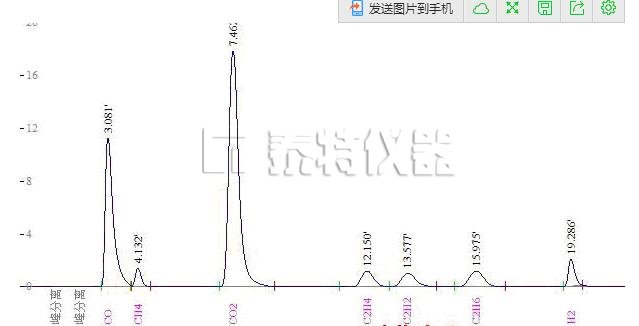

典型色谱图如下：

3 、仪器基本技术指标

4 、变压器油测定指标

变压器油中气体最小检测限 （单位ul/L）

服务范围

◆参加技术研讨会，并提供一切与客户需要所需要的有关资料；

◆现场指导安装、负责现场调试；

◆工厂/现场培训；

◆售后服务；

工程服务及培训（仅限于工程项目，非工程此处请无视）

A技术资料

合同签定2周内，卖方向用户提供1套设计资料。工程竣工后，提供设备的全部资料包括：

1.最终图纸

2.分析仪系统资料


B培 训

在设备安装启动前，提供4人免费分析仪器技术培训。

培训内容：

分析仪器的基本原理知识

分析仪器的基本构造

分析仪器的操作步骤

分析仪器的维护及简单维修方法

培训地点：武汉

现场验货，启动，调试

A   全套设备到达现场后，卖方应书面通知用户。用户应派人到现场双方开箱验收。

B   卖方提供现场安装指导

C   卖方提供调试与投用


验收标准

 严格按照仪器技术指标及合同技术协议的要求验收，使系统符合工艺条件，系统正常投用3天，满足检测要求，视为验收合格。

质量保证

A． 质保期

质保期为货到现场计算起18个月或甲方签发调试合格证书后12个月，两者以先到为准。

B．质量保证

卖方提供的产品为先进的，成熟的，有效可靠的，且不低于设备数据表所要求的技术指标。质保期内出现的因设备质量产生的问题，卖方负责无偿维护或更换。

供货期

交货期为合同正式签订后2~8周内（依据项目而定）。
