氢火焰离子化检测器（FID）Flame Ionigation  Detector

一个不锈钢制成的离子室，包括气体入口、火焰喷嘴、发射极和收集极、点火线圈、外罩等部件。

从上图中，可以清楚的看到喷嘴的作用和使用环境，所以它必须耐高温，耐腐蚀，不易和化合物反应（惰性），容易受到污染等。

对于气相色谱仪氢火焰离子化检测器来说，即使是正常使用，也会在FID喷嘴和检测器中形成沉积物，使得仪器的灵敏度降低。因此，掌握检测器的清洗方法尤为重要。


喷嘴的类型及其优缺点

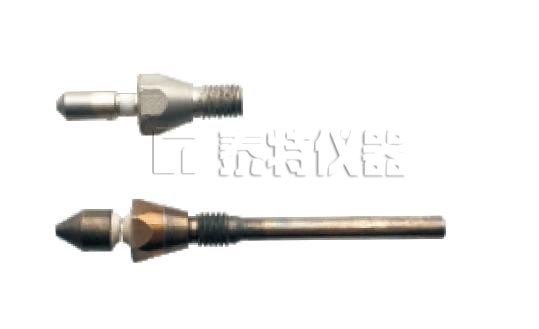

不同型号的仪器，其喷嘴也不同，所使用的材质一般为陶瓷白金喷嘴、石英喷嘴、陶瓷喷嘴等，其形状也不一样（见图）。但是，其基本组成是差不多的，由支座和喷嘴组成，沿其轴心线开有一小孔，支座上有螺纹，通过密封垫可与检测器座紧密连接，以防止漏气。


武汉泰特沃斯科技有限公司 泰特仪器 GC-2020 / GC2030

泰特仪器的喷嘴是陶瓷合金，结合石英喷嘴和合金喷嘴的综合优点，灵敏度高，不易碳化，安装拆卸方便。

石英喷嘴，其优点是灵敏度高，不容易碳化，缺点是容易断裂，安装拆卸是需要加倍小心。

铂金金属喷嘴，其优点是灵敏度较高，不容易断裂，安装拆卸方便，缺点是容易碳黑，容易污染。


喷嘴被污染或堵住时的简单处理

    因为喷嘴所处的位置，故它极易被污染。当喷嘴孔中有残留物时，在色谱图上会表现出基线不稳，噪音大，毛刺多，甚至会进样熄火或不易点火等。

    当喷嘴只是轻微被污染时，可以略微加大载气流量，同时增加检测器的温度，点火后，走基线，此时不要进样。因为，FID检测器所检测的对象，大多为有机化合物，喷嘴上的残留也是有机物为主，有机物可以通过燃烧生成水（气态）和二氧化碳（气体）被赶走。

   若喷嘴污染较严重，但还未完全堵住时，可以用专用工具小心拆下，置于预先盛有乙醇或丙酮的玻璃烧杯中（溶剂需浸没喷嘴），于超声波中超声清洗。如果超声清洗后，还不行，可以用通针（见注）小心插入喷嘴孔中，轻轻抽拉，再用洗耳球将乙醇或丙酮从喷嘴的底座挤进去，让溶剂从喷嘴喷出（这会形成一定的压力，可以将喷嘴孔壁的附着物清除）。然后，再次重复上述超声波清洗操作，用超声波清洗。最后，将清洗后的喷嘴基本晾干，按原样小心装上，检查有无漏气，若不漏气，即可开机试车了。

    最后，特别要注意的是清洗后的气相色谱仪各部件，一定要用镊子取，勿用手摸。烘干后装配时也一定要小心谨慎，否则很可能会再度玷污。
