本文由武汉泰特沃斯科技有限公司色谱技术人员从毛细管柱进样口和填充柱进样口及相关气路的差异性等方面，介绍了两个进样口互换的维修经验，对气相色谱使用者和管理者具有一定的参考价值。如有技术支持或者需要采购气相色谱仪请来电武汉泰特沃斯科技有限公司，我们将为您提供全方位的产品分析方案服务。

故障现象

一般的气相色谱仪配备两个进样口: 毛细管柱进样口和填充柱进样口。一次在更换气相色谱仪的毛细管柱进样口下方螺母的时候因用力过度，导致柱体出现裂纹，无法使用，开机后显示漏气。

故障处理

如果报修，一是材料及维修费用较高，二是用时较长影响工作。为此，做以下维修计划设计: ①是否可以将两个进样口的位置互换，②是否可以将两个进样口的气路系统互换。

进样口气路结构

要解决这个问题，首先要了解一下两个进样口及其流量控制系统的差异性。从图中可看到: 毛细管柱进样口有载气入口、隔垫吹扫出口、色谱柱入口、分流出口; 填充柱进样口有载气入口、隔垫吹扫出口、色谱柱入口。两种进样口气路的差异性在于: 毛细管柱进样口比填充柱进样口多了一个分流出口。

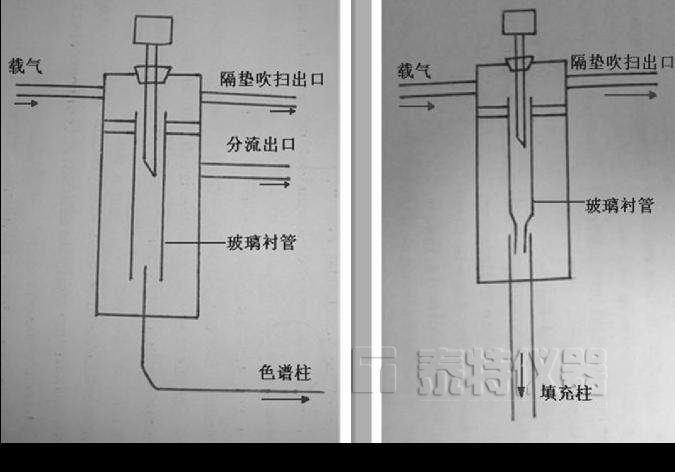

进样口的气路图

进样口的气路流量控制系统

观察一下流量控制板的外部， 可以清楚地看到毛细管柱进样口流量控制板比填充柱进样口流量控制板多一个气路出口———分流出口。在流量控制板的内部，毛细管柱进样口流量控制板的气路比填充柱进样口流量控制板的气路要复杂，多了一个分流通道，相应地多了一个分流电磁阀。

维修方案设计

将进样口与流量控制板的气路结合起来，得到整体的气路图。了解了两个进样口及其流量控制系统的的差异性后，开始思考解决方案。

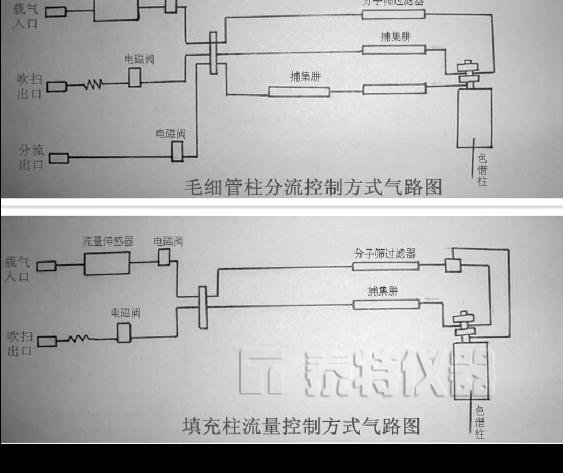

进样口的气路系统图

方案一

用填充柱的进样口柱体代替毛细管柱的进样口柱体，即将填充柱的柱体整体安装到毛细管柱的柱体上。从理论上说是可以的，但是在实际的操作过程中的难题是进样口柱体无法拆下，此方案被否定。

方案二

不挪动进样口的柱体，将毛细管柱进样口的分流，吹扫，总流量管路接到填充柱进样口的柱体上。其难点在于，毛细管柱进样口的流量控制板和填充柱进样口的流量控制板结构不一样( 毛细管柱进样口流量控制板的气路，比填充柱进样口流量控制板的气路要复杂，多了一个分流通道) ，这就需要把两个进样口的流量控制板拆下来互换位置。缺点是: 操作过于复杂。

方案三

将毛细管柱进样口的分流、吹扫、总流量管路接到填充柱进样口的柱体上，不去更换流量控制板，而是在电路的连接处互换位置。每一个流量控制板与气相色谱仪的控制电路板部分都有一个连接电路。

方案二和方案三都可以解决问题，但综合考虑，第三种解决方案比较快，而且不需要拆卸流量控制板，为最佳解决方案。
